YMT-GL140萬向型帶吹掃
收藏
140G雷達物位計采用調頻連續波（FMCW）技術。天線發射高頻的調頻雷達信號, 雷達信號的頻率線性增加。發射的雷達信號經被測量介質反射后由同—天線接收。 在同—時刻,發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號,經快速傅里葉變換(FFT）得到反射回波的頻譜,并以此計算得出待測目標的距離o

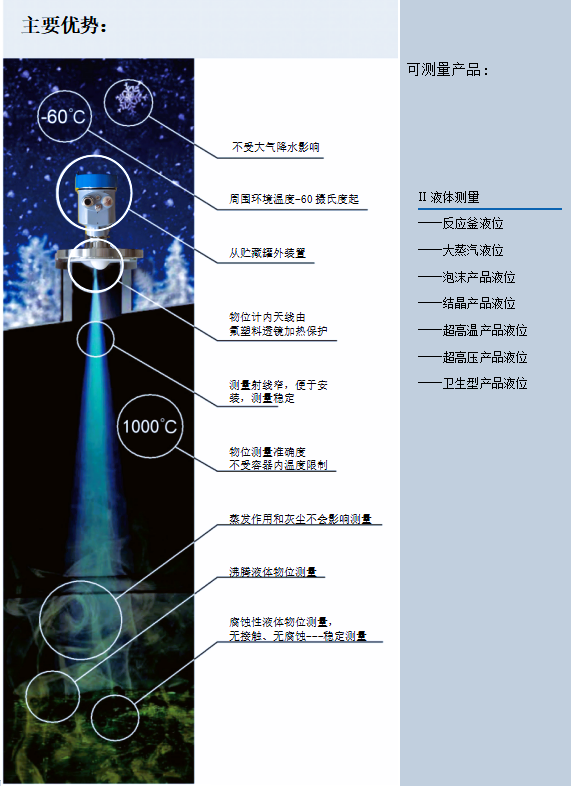

特點： 1. 毫米波雷達，測量精度最高可達±2mm，測量最小盲區為0.05m。 2. 更小的天線尺寸，滿足了更多的工況場合測量。 3. 多種透鏡天線，更小的發射角，更集中的能量，回波信號更強，同等工礦條件下，相比于 其他雷達產品具有更高的可靠性。 4. 擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。 5. 動態信號范圍更大，對于低介電常數介質的測量更加穩定。 6. 多種測量模式，快速測量模式下雷達反應
GL140G 測量介質：液體 無腐蝕 測量范圍：0.05m～30m 過程連接：G1½A / 1½NPT螺紋/ 法蘭≥DN40 過程溫度：-40～80℃ 過程壓力：-0.1～0.3 MPa 天線尺寸：32mm透鏡天線 天線材質：PTFE 精 度： ±2mm 防護等級： IP67 中心頻率： 123GHz 發 射 角： 7° 電 源： 二線制/DC24V 四線制/DC12~24V 四線制/AC220V 外 殼： 鋁/塑料/不銹鋼 信號輸出： 二線制/4...20mA/HART協議 四線制4...20mA/ RS485 Modbus GL140G02 測量介質：無腐蝕液體，輕微腐蝕液體 測量范圍：0.1m~100m 過程連接：法蘭≥DN80 過程溫度：-40～110℃ 過程壓力：-0.1～1.6MPa 天線尺寸：32mm透鏡天線 天線材質：PTFE 精 度：±2mm（量程在35m以下） ±5mm （量程在35m—100m間） 防護等級：IP67 中心頻率：80GHz 發 射 角：7° 電 源：二線制/DC24V 四線制/DC12~24V 四線制/AC220V 外 殼：鋁/不銹鋼 信號輸出：二線制/4...20mA/HART協議 GL80G03 測量介質：強腐蝕液體，蒸汽，泡沫 測量范圍：0.1m～100m 過程連接：法蘭≥DN50 過程溫度：-40～130℃ 過程壓力：-0.1～2.5MPa 天線尺寸：42mm透鏡天線（根據法蘭大小決定） 天線材質：PTFE 精 度：±2mm（量程在35m以下） ±5mm（量程在35m—100m間） 防護等級：IP67 中心頻率：80GHz 發 射 角：6° 電 源：二線制/DC24V 四線制/DC12~24V 四線制/AC220V 外 殼：鋁/不銹鋼 信號輸出：二線制/4...20mA/HART協議 四線制4...20mA/ RS485 Modbus GL80G04 測量介質：強腐蝕液體，蒸汽，泡沫，高溫 測量范圍：0.1m~35m 過程連接：法蘭≥DN50 過程溫度：-40～200℃ 過程壓力：-0.1～1.0MPa 天線尺寸：46mm透鏡天線 天線材質：PTFE 精 度：±2mm 防護等級：IP67 中心頻率：80GHz 發 射 角：6° 電 源：二線制/DC24V 四線制/DC12~24V 四線制/AC220V 外 殼：鋁/塑料/不銹鋼 信號輸出：二線制/4...20mA/HART協議 四線制4...20mA/ RS485 Modbus GL80G05 測量介質：強腐蝕液體，蒸汽，泡沫，高溫高壓 測量范圍：0.1m~35m 過程連接：法蘭≥DN80 過程溫度：-40～200℃ 過程壓力：-0.1～2.5MPa 天線尺寸：76mm透鏡天線（根據法蘭大小定制） 天線材質：PTFE/整體填充 精 度：±2mm 防護等級：IP67 中心頻率：80GHz 發 射 角：3° 電 源：二線制/DC24V 四線制/DC12~24V四線制/AC220V 外 殼：鋁 /塑料 /不銹鋼 信號輸出：二線制/4...20mA/HART協議 四線制4...20mA/ RS485 Modbus GL80G06 測量介質：固體，存儲容器，過程容器或者強粉塵場合 測量范圍：0.3m~150m 過程連接：法蘭≥DN100 過程溫度：-40～110℃ 過程壓力：-0.1～0.3MPa 天線尺寸：74.7mm透鏡天線 +萬向吹掃 （或不帶吹掃） 天線材質：PTFE 精 度：±5mm 防護等級：IP67 中心頻率：80GHz 發 射 角：3° 電 源：二線制/DC24V 四線制/DC12~24V四線制/AC220V 外 殼：鋁/塑料/不銹鋼 信號輸出：二線制/4...20mA/HART協議 四線制4...20mA/ RS485 Modbus |
